详细描述
一、设备介绍：
次氯酸钠发生器是水处理消毒杀菌设备的一种，该设备以食盐水作为原材料，通过电解反应产生次氯酸钠溶液。
次氯酸钠是强氧化剂和消毒剂，它是通过取源于广泛价廉的工业盐，经无隔膜电解而发生的。为确保次氯酸钠质地新鲜和有较高的活性。保证消毒效果，本装置一边发生，一边将发生的次氯酸钠投加使用。它与氯和氯的化合物相比，具有相同的氧化性和消毒作用。
电解法次氯酸钠发生器主要用于医院含菌污水处理，电镀含氰废水的处理，还可用于游泳池、生活饮用水、生活污水消毒、食品加工厂环境和医疗器械、饮食店、公共食堂的餐具和饮具消毒。
二、设备特点：
(一)次氯酸钠发生器为组合形式，盐的溶解，稀盐水的调配，投加计量及次氯酸钠循环发生在一只槽体内进行，投资少、占地省、设置灵活。
(二)发生器为管状、内冷、单极、串开相接的组合形式，发生器阳极以钛为基体，涂二氧化钌，电位低、寿命长。在正常操作情况下．每支每次连续发生200—300小时。次氯酸钠发生过程为自然循环形式，因此，盐利用率高，电解过程电流效率高，次氯酸钠产率大，能耗小，运行费用低。
三、工作原理：
1. 电解法次氯酸钠发生器为组合形式，通过稀盐水计量投加入电解槽，通过硅整流器接通阴阳极直流电源电解生成次氯酸钠。
2. 1公斤次氯酸钠盐-耗:3.7-4.2kg;4.3-4.5kw。
3. 在盐水溶液中含有Na+ 、H-等几种离子，按照电解理论，当插入电极时，在一定的电压下，电解质溶液由于离子的移动和电极反应，发生导电作用，这时CL-、OH-等负离子向阳极移动，而Na+、H+等正离子向阴极移动，并在相应的电极上发生放电，从而进行氧化还原反应，生产相应的物质。
4. 盐水溶液电解过程可用下列反应方程式表示:NaCl=Na++Cl-
5. 阳极电解作用:H2O=H+OH- 2Cl-2e-→Cl2↑ 阴极电解作用:2H-+2e-→H2↑
6. 在无隔膜电解装置中，电解质和电解生成物氢气众溶液里向外逸出之外，其他均在一个电解槽内，由于氢气在外逸过程中对溶液起到一定的搅拌作用，使两极间的电解生成物发生一系列的化学反应，反应方程式如下:
2NaCl+2H2O→2NaOH+H2↑+Cl2 2NaOH+Cl2→NaClO+NaCl+H2O
7.在无隔膜电解盐水，溶液的总方程式即为上列两个反应式相加得。NaCl+H2O+2F→NaClO+H2↑ 其中:F为法拉第电解常数，其值为26.8安培小时，或96487库伦。

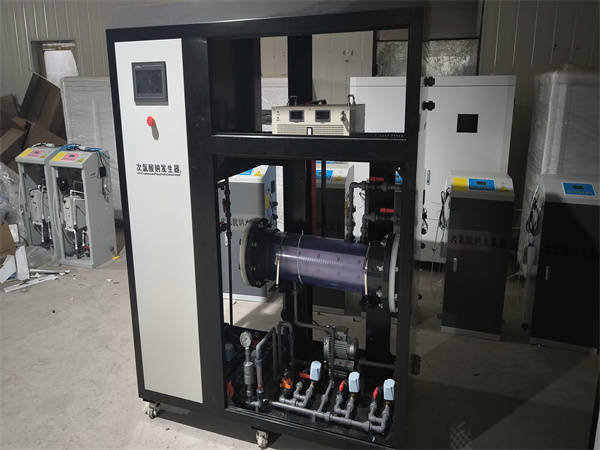

8.次氯酸钠发生器由电解槽、硅整流电控柜、盐溶解槽、冷却系统及配套PUVC管道、阀门、水射器、流量计等组成。将3~4稀盐液加入电解槽内，接通12V直流电源，通过调节电解电流电解产生次氯酸钠，由水射器吸收混合送出消毒液，或用计量泵计量通过混合器送出消毒液。
四、配置明细:
|
序号 |
配置名称 |
型 号 规 格 |
数量 |
单位 |
|
1 |
设备主体 |
组合式结构，碳钢防腐撬装结构 单台有效氯产量：3000g/h, 产药有效氯浓度：6000~8000ppm 外形尺寸：3000*1000*1900 额定功率：30kW 运行功率：20kW |
1 |
套 |
|
2 |
电解槽 |
LRHB-3000，Φ340*1256耐腐蚀槽体，阳极技术，TA1纯钛基材；阳极强化寿命>5年 电极品牌：舒尔泰/易莱德 |
1 |
套 |
|
3 |
整流电源 |
高频恒流开关电源，整流输出直流电源进行电解 输入电源：三相五线 输出额定电压：30V 输出额定电流：500A 额定功率：20kW |
1 |
套 |
|
4 |
电解槽保护系统 |
温升检测系统，压力检测系统 |
1 |
套 |
|
5 |

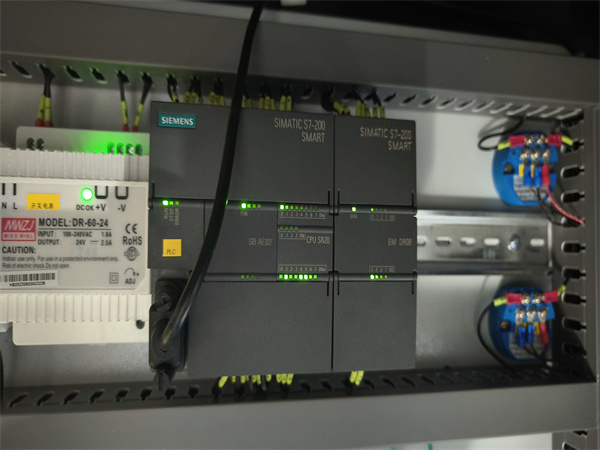

发生器PLC 控制系统 |
次氯酸钠发生器PLC控制中心，包含PLC、电气元件等 柜体材质：碳钢喷塑 PLC品牌：信捷/西门子 触摸屏品牌：信捷/昆仑通态 屏幕尺寸：10寸触摸屏 电器元件品牌：正泰电气 |
1 |
套 |
|
6 |
智能盐水系统 |
自动控制盐水浓度，自动溶解食盐 |
1 |
套 |
|
7 |
软水器 |
处理设备盐水配制用水，降低硬度，延长酸洗周期, 出力：1m3/h，进水过滤及压力检测 工作方式：全自动型食品级 |
1 |
台 |
|
8 |
智能盐水箱 |
PVC材质白色水箱，配套自动补水系统，溶盐布水器 液位控制器1套 科瑞达电导率仪：0~100ms/cm，4~20mA信号输出 溶盐泵：0.3k，220VAC |
1 |
台 |
|
9 |
盐水混合系统 |
型号：DT40 最大风量：40L/min 最大风压：0.13kgf/cm2 功率：0.3kW 供电电压：220VAC |
1 |
套 |
|
10 |
盐水泵组 |
流量:≥400L/h，泵头材质：PP 隔膜材质：PVDF，防护等级IP65 系统附件：DN15安全阀、背压阀、脉冲阻尼器、流量计（6~80L/h,含信号输出） |
1 |
台 |
|
11 |
稀释水单元 |
稀释水电动阀：PVC材质，DN15，耐腐蚀电动阀 Y型过滤器：材质PVC，DN20 |
1 |
台 |
|
12 |
次氯酸钠 溶液储存罐 |
PVC材质加药箱；容积:1000L 过流材质PVC，连接口径DN25法兰 |
1 |
套 |
|
13 |
次氯酸钠 投加计量泵组 |
流量：400L/h； 压力:7bar 泵头材质：PVDF； 功率：500W 安装口径：DN15 供电电压：380VAC 配套附件：安全阀、背压阀、脉冲阻尼器、流量计等 |
1 |
套 |
|
14 |
加氯点加氯计量器 |
流量计方式：浮子流量计 流量范围：40-400L/h 安装口径：DN15 |
1 |
套 |
|
15 |
排氢风机 |
型号：DT40 最大风量：40L/min 最大风压：0.13kgf/cm2 功率：0.3kW 供电电压：220VAC |
1 |
套 |
|
16 |
氢气检测仪 |
检测室内氢气浓度并报警停机 JTQ-CQ-LR-6002，24VDC供电 |
1 |
台 |
|
17 |
酸洗系统 |
酸洗罐：40L黄色PE方形储罐，低液位保护 1台 酸洗泵：MP-15RM。流量480L/h 1台 电解槽酸洗电动阀：DN15，PVC |
1 |
套 |
|
18 |
发货管件、线缆 |
标配管件线缆，进出设备2米范围内 |
1 |
宗 |
|
19 |
备品备件 |
储罐液位开关4个，浮球阀角阀1个 |
1 |
套 |
更多关于次氯酸钠发生器的相关资料，可关注公司网站（www.wfhbscl.com）！
