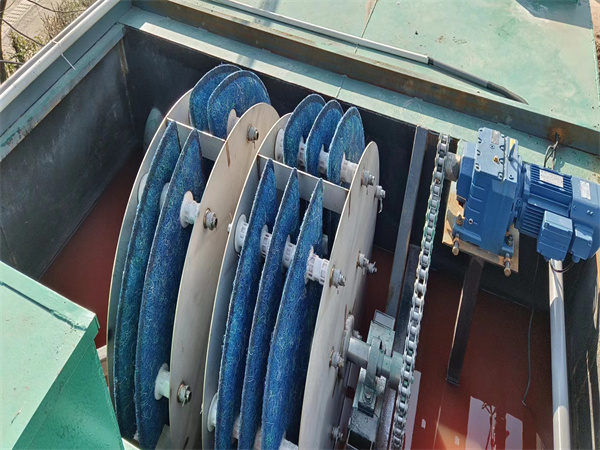

纤维转盘过滤机

纤维转盘过滤机，是一整套的转盘过滤系统，是结合了表面过滤易于清洗、深层过滤纳污能力强优点的新型微孔过滤设备，也称为纤维转盘过滤器、纤维转盘滤池。转盘过滤机包括原水接收装置、中心进水配水装置、滤盘、驱动装置、反冲洗装置（含反冲洗水泵和喷淋系统）、排泥系统、液位槽和配套的液位仪表及控制系统组成。

一、主要参数和构成

纤维转盘过滤机应满足有效的捕获微米颗粒，过滤精度高，纳污能力强，过滤稳定，有很强的耐冲击负荷能力。转盘过滤机主要由池体、过滤组件、反洗组件、驱动组件和控制系统构成。转盘过滤机应备有滤布自动清洗机构，清洗时无需停机，实现连续运行出水。 反冲洗水量系数：小于2%。

二、工作原理

纤维转盘过滤机的过滤介质是直径以微米计量的微纤维。微纤维过滤层的横断截面是厚度为2-3毫米的纤维层状结构，其比表面积大，孔隙多，借助毛细管芯吸效应增强吸水效果，快速吸水和快速变干成为它的显著特性，因此过滤速度快，不易滋生微生物，易于清洗。再加之微纤维纤度高、密度大，可以有效的捕获微米颗粒，过滤精度高，其纳污能力强，过滤稳定，有很强的耐冲击负荷能力。

1）过滤

待过滤的液体流入池体中，通过重力自流，经微纤板表面的微纤维过滤层过滤，大的悬浮颗粒被拦截在过滤层的表面，少量能穿透表面的微小颗粒被拦截在微纤维之间的缝隙中。过滤后的液体顺着微纤板的导流槽被收集入中心转鼓后流出池体，完成过滤，在过滤时设备是静止不动的。

2）清洗

当微纤板表面捕获的颗粒增多，通量下降，池体内液位升高，控制系统启动反洗。驱动组件带动转鼓旋转，同时反洗水泵启动，加压水通过喷嘴击打在微纤板表面并反弹，纤维板表面的纤维层在加压水的击打下弹动并释放剥离固体颗粒，反弹的水将固体颗粒冲洗入反洗水回收盒中，被排污泵抽出。随着转鼓的旋转，所有的微纤板都被清洗干净，通量恢复，水位下降，反洗停止。整个反洗过程，过滤同时进行，无需间歇进水。

3）排泥

沉淀在池底的颗粒物，根据水质的不同定期由底部排泥管静压或泵排出池体。

三、标准及技术要求

纤维转盘过滤机的制造和检验应执行如下标准（下述标准应以最新发布为准）：

GBl8918-2002 城镇污水处理厂污染物排放标准

GB3838-2002 地表水环境质量标准

GB50335-2002 污水再生利用工程设计规范

CJ343-2010 污水排入城市下水管道水质标准

HJ/T91-2002 地表水和污水监测技术规范

JB/T2932-1999 水处理设备制造技术条件

GB/T25295-2010 电气设备安全设计导则

GB5083-1999 生产设备安全卫生设计总则

JB/T6405-2006 大型不锈钢铸件

GB14048.3-2008 低压开关设备和控制设备

GB/T13384-2008 机电产品包装通用技术条件

G8/T1801-1999 极限与配合公差带和配合的选择

GB/T3768-1996 声学、声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法

GB50184-2011 工业金属管道工程施工质量验收规范

GB50236-2011 现场设备、工业管道焊接工程施工规范

JB3223-83 焊条质量管理规程

GBJ87-85 工业噪声控制设计规范

DLJ20l-80 水工建筑金属结构制造，安装及验收规范

四、应用场所

纤维转盘过滤机用于分离市政污水和工业废水中的细小悬浮物质，模块组装方式可方便地进行转盘后扩展安装。用于对付不断上升的处理水量，在对市政污水和在生化处理之前进行预过滤处理时，转盘数量可增至20张，最大过水流量可达1500m³/h。

◎污水在排放河流之前进行过滤处理

◎在深度处理工艺之前进行过滤处理

◎再生有用物质

◎清理工业过程用水

 特别合适应用的场所：

·造纸行业和纸浆制作工业

·循环水制备，冲洗水制备，工业用水制备

·在食品工业和化学工业内的过程水制备

·在合成材料工业内进行固液分离

·城市污水处理厂出水水质一级B标准升一级A标准

五、技术规格

纤维转盘过滤机只有一种机械规格。装置处理流量一方面是和平行配置安装的过滤转盘数量有关，另一方面是过滤网格的间隙距离以及被处理污水中的固体含量有关。在一台机械内可在中央管轴上平行安装配置的最大过滤转盘数量可达20张。例如在对市政污水预过滤处理时，即在生化处理之前进行过滤处理，最大处理流量可达1500m³/h。可安装配置的网格间隙范围是10-100um，可根据出水要求进行相应配置。在标准情况下，箱体和转盘筛筐是由不锈钢材料制成。

 六、主要特点：

·纤维转盘过滤机采用网布材料作为过滤部件，明确定义过滤间隙。

·毋须采用水泵提升液位，可直接利用自用落差进行污水过滤。

·水头损失很小，只是利用重力原理进行过滤处理。

·过水流量很大。

·毋须采用外源冲洗水。

·可安全控制保证出水质量。

·降低污水排放费用。

·减低可过滤固体浓度，COD、BOD和总磷浓度。

·可已最优方式安装在用户提供的水泥池内或不锈钢箱体。

·全封闭结构，占地小。

·连续性工作方式。

更多关于纤维转盘过滤器的相关资料，可关注公司网站（www.sdmzjscl.com）！
