一体化纤维转盘过滤器

一体化纤维转盘过滤器，主要处理污水悬浮物值，ss值，降低 COD， BOD，出水效果达到一级A。一体化纤维转盘过滤器具有过滤面积大，结构紧凑，占地面积小，安装和维护简单，替换滤布方便，过滤精度准确定义，出水水质稳定等优点。

一、设备概述

纤维转盘过滤器是使液体通过一层滤料的机械筛滤作用取出悬浮于液体中的微小颗粒物质。过滤器所使用的滤料由金属、化纤等多种合成材料以不同方式编织而成，过滤孔径一般为10~1000um。主要应用于市政污水处理厂深度处理，工业工艺用水的过滤，以及中水的回用。可替代砂滤池，设置于常规活性污泥法、SBR系统、CASS系统、延时曝气法、氧化沟系统、滴滤池系统、氧化塘系统之后，主要用于去除总悬浮物，结合投加药剂可去除部分总磷、浊度、COD等。

纤维转盘过滤器分类及对比

序号 对比内容 HPFW HPFP HPFR HPFD

1 功能 去除水中SS，结合加药系统还可去除COD、TP等

2 滤布材质 聚酯或不锈钢 长纤维 长纤维 不锈钢

3 滤布精度 6-1000um ≤10um ≤10um 6-1000um

4 过滤深度 表面过滤

5 进水SS ≤200mg/L ≤30mg/L ≤30mg/L ≤200mg/L

6 过滤方向 内进外出 外进内出 外进内出 内进外出

7 运行形式 连续 连续 连续 连续

8 反洗方式 反冲 吮吸 吮吸 反冲

9 反洗水量 0.5%~2% 1% 1% 0.5%~2%

10 水头损失 200~250mm 300mm 300mm 200~250mm

二、工艺说明

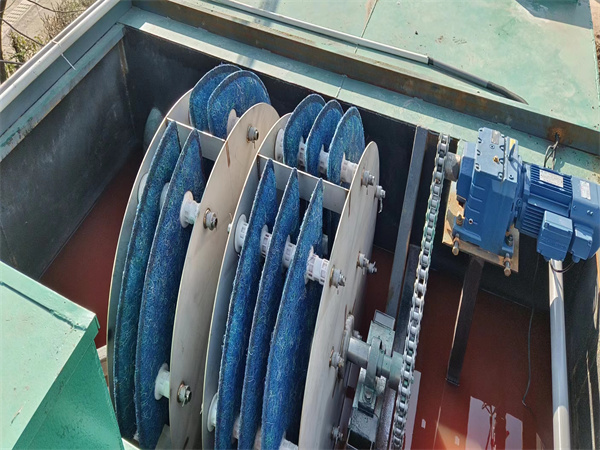

一体化纤维转盘过滤器，原水通过金水堰板进入滤池。在重力作用下通过滤布。过滤时滤布绒毛倒伏平铺 可截留粒径为几微米的悬浮物。原水通过滤布的过滤后。清水进入滤池内部。通过滤盘中心转鼓流入可调试出水堰。

随着过滤的进行。滤布上截留的物质增多，过滤速度逐渐减小，滤池中水位上升。当水位上升到设定值时。控制系统启动反洗过程，开始对滤布进行清洗。驱动电机带动中心转鼓旋转吸盘紧贴滤布的表面对滤布进行负压抽吸 ，截留在绒毛纤维间的固体被释放，同时滤盘中的水由内向外吸出。将滤盘上沉积的颗粒一同带出，达到清洗的目的。

除了清洗滤盘表面截留的固体颗粒。污水中的较大颗粒会自然沉降到斗型池底。这部分沉淀物通过池底吸污管定期清洗出池体、整个过程中。滤盘与吸盘均保持，反洗时过滤连续运行。

三、一体化纤维转盘过滤器的特点

1、立盘式设计,过滤面积大，点地面积小

2、次阿勇长毛纤维滤布，滤布通量大，过滤速度快。

3、反洗时倒伏纤维竖立，将污物释放出来

4、逐盘分组清洗滤布

5、水头损失小，滤池内内一般为300MM

6、前处理系统事故对滤池影响小，回复快

7、采用防堵塞抽水泵

8、滤池和沉淀池的结合，部分污物沉降到池底排除

9、寒冷地区防冻设计。东北地区防寒设计

10、连续运行，野位装暗器自动反洗。

四、运行管理

正常运行时，一体化纤维转盘过滤器，开启各池的进水闸门，使得污水进入滤池内，然后按照设备操作说明进行设备操作即可。

清洗时，2个过滤转盘为一组，通过自动切换反洗管路上的电动球阀来控制，转盘滤池一个清洗过程中各组的清洗交替进行，其间抽吸泵的工作是连续的。当进水水质突然之间恶化，池内液位迅速上升到反洗液位，清洗时启动反冲洗泵，滤盘进行反冲洗，直至反冲洗周期恢复正常。单组单次反冲洗时间为4~10min。排泥间隔为6-8小时，单组单次排泥时间为30s。

反冲洗系统包含8个DN80反冲洗电动阀和2个DN80排泥电动阀，法兰连接，不锈钢阀球和阀茎，配备220伏，单相，50Hz开关型驱动器。阀开关信号要求反馈至控制系统。 反冲洗系统可根据过滤水头自动冲洗或定时反冲洗，同时可以手动进行反冲洗操作。

五、设备维修

一体化纤维转盘过滤器需要大修时，将进水闸门关闭，启动设备放空程序。利用排泥泵和池底的穿孔排泥管道将池体内存水和污泥排空。如只是更换滤布或滤盘，只需将水位放至中心转鼓中线位置，将滤盘取出，一般一人即可完成更换过程。

更多关于纤维转盘过滤器的相关资料，可关注公司网站（www.sdmzjscl.com）！
