纤维转盘过滤机

纤维转盘过滤机，也称为纤维转盘过滤器，纤维转盘滤池，广泛应用于各种污水处理项目，出水效果稳定达标，应用越来越广泛。

一、主要参数和构成

纤维转盘过滤机应满足有效的捕获微米颗粒，过滤精度高，纳污能力强，过滤稳定，有很强的耐冲击负荷能力。纤维转盘过滤机主要由池体、过滤组件、反洗组件、驱动组件和控制系统构成。纤维转盘过滤机应备有滤布自动清洗机构，清洗时无需停机，实现连续运行出水。

反冲洗水量系数：小于2%

二、工作原理

转盘式纤维转盘过滤机是结合了表面过滤易于清洗、深层过滤纳污能力强优点的新型微孔过滤设备。

转盘式纤维转盘过滤机的过滤介质是直径以微米计量的微纤维。微纤维过滤层的横断截面是厚度为2-3毫米的纤维层状结构，其比表面积大，孔隙多，借助毛细管芯吸效应增强吸水效果，快速吸水和快速变干成为它的显著特性，因此过滤速度快，不易滋生微生物，易于清洗。再加之微纤维纤度高、密度大，可以有效的捕获微米颗粒，过滤精度高，其纳污能力强，过滤稳定，有很强的耐冲击负荷能力。

1）过滤

待过滤的液体流入池体中，通过重力自流，经微纤板表面的微纤维过滤层过滤，大的悬浮颗粒被拦截在过滤层的表面，少量能穿透表面的微小颗粒被拦截在微纤维之间的缝隙中。过滤后的液体顺着微纤板的导流槽被收集入中心转鼓后流出池体，完成过滤，在过滤时设备是静止不动的。

2）清洗

当微纤板表面捕获的颗粒增多，通量下降，池体内液位升高，控制系统启动反洗。驱动组件带动转鼓旋转，同时反洗水泵启动，加压水通过喷嘴击打在微纤板表面并反弹，纤维板表面的纤维层在加压水的击打下弹动并释放剥离固体颗粒，反弹的水将固体颗粒冲洗入反洗水回收盒中，被排污泵抽出。随着转鼓的旋转，所有的微纤板都被清洗干净，通量恢复，水位下降，反洗停止。整个反洗过程，过滤同时进行，无需间歇进水。

3）排泥

沉淀在池底的颗粒物，根据水质的不同定期由底部排泥管静压或泵排出池体。

如果卖方所提供的产品为专利产品，卖方应保证专利产品的真实性，并保证买方不因此而产生纠纷和索赔造成任何损失。所发生的费用应包含在投标报价中，买方不额外支付任何专利费用。

三、工艺说明

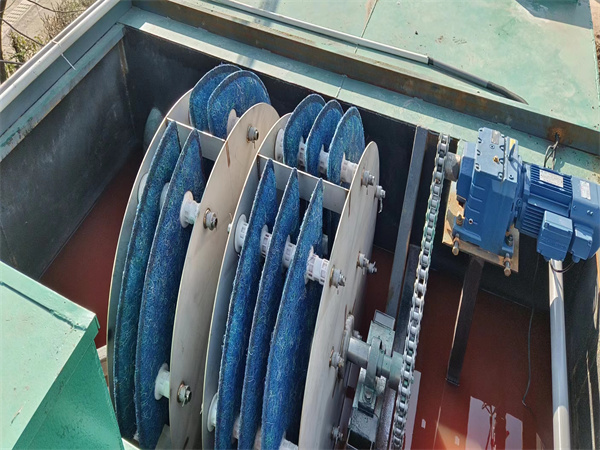

纤维转盘过滤机，过滤组件，在一个中空的转鼓上安装有若干个圆形的中空盘片，盘片通过转鼓上的布水孔与转鼓连通。反洗组件，在中空盘片的两侧安装有清洗喷嘴、反洗水回收盒、管路和水泵。驱动组件可以在反洗时驱动转鼓旋转从而带动圆形的中空盘片旋转，清洗固定在两面的滤材。

纤维转盘过滤机使用独特的过滤材料，过滤精度高而稳定，进水耐受程度高，最高可耐受上千SS浓度，仍然能保证稳定出水。

滤材冲洗压力为8公斤水压，冲洗非常彻底，即使遇到高粘度的悬浮物，也可以彻底清洗。加压水冲洗，冲洗彻底，不受药剂和脱落的生物膜影响，

纤维转盘过滤机具有非接触反洗，滤材使用寿命长的特点，滤材通过加压水进行冲洗，而没有其他结构部件的反复摩擦拉扯，因此有很长的使用寿命，即使发生化学或生物沉淀的现象，通过化学清洗，即可恢复通量。

中心管为圆形转鼓，可提高过滤面积，减少清洗死角。材质为304不锈钢，加强筋增强，转鼓上开有布水孔，过滤后的清水，通过布水孔收集到中心转鼓流出箱体。

设备的反冲洗系统由反冲管道、1台反冲泵、反冲洗阀、排泥阀等组成。阀开关信号要求反馈至控制系统。

反冲洗系统可根据过滤水头自动冲洗或定时反冲洗，同时可以手动进行反冲洗操作。

每套设备配套两根穿孔排泥管，用于池底污泥的排出。

每套纤维转盘过滤机应包括一个可调节的驱动装置，驱动装置由驱动电机、驱动轴、齿轮箱、驱动齿、304不锈钢驱动链条和一个304不锈钢的链条罩组成，齿轮箱为平面螺纹型。

进、出水堰板材质均为304不锈钢，厚度不小于3mm，出水堰板安装高度应当可以调节。

每一个滤池都要安装合适的安装支架来固定滤池的配件，所有的安装支架都为304不锈钢。

纤维转盘过滤机布置应不超出招标文件的平面尺寸要求。

主要零部件材质要求

机架材质 304不锈钢

微纤板 聚酯纤维

中心转鼓 304不锈钢

骨架 工程塑料

可调出水堰板 304不锈钢

控制柜 304不锈钢

防震压力表 304不锈钢

电动球阀 304不锈钢

冲洗泵 304不锈钢

驱动电机 304不锈钢

固定支架及部件 304不锈钢

四、设备要求

1 采用纳米纤维非编织过滤材料，以防止编织过滤材料的经纬编织对滤材通量的影响。

2 过滤精度≤3微米

3 采用加压水反冲洗方式，保证对滤材的反洗压力达到≥7bar

4 模块化设计，可以更换的最小过滤单元面积≤0.01㎡

5 采用纳米纤维堆叠过滤材料，单个过滤模块面积0.005㎡，使用螺丝固定在转盘骨架上。

6 采用加压水正向冲洗滤材的清洗方式，加压水击打在滤材上并反弹，随着反弹的反洗水，滤材表面堆积的污物被冲洗下来

7 反洗水被接污槽收集，通过管道自流排出

8 中心转鼓采用圆形，保证清洗时无死角

9 设备进出水方式为外进内出

10 反洗水使用滤后水

五、标准及技术要求

纤维转盘过滤机的制造和检验应执行如下标准（下述标准应以最新发布为准）：

GBl8918-2002 城镇污水处理厂污染物排放标准

GB3838-2002 地表水环境质量标准

GB50335-2002 污水再生利用工程设计规范

CJ343-2010 污水排入城市下水管道水质标准

HJ/T91-2002 地表水和污水监测技术规范

JB/T2932-1999 水处理设备制造技术条件

GB/T25295-2010 电气设备安全设计导则

GB5083-1999 生产设备安全卫生设计总则

JB/T6405-2006 大型不锈钢铸件

GB14048.3-2008 低压开关设备和控制设备

GB/T13384-2008 机电产品包装通用技术条件

G8/T1801-1999 极限与配合公差带和配合的选择

GB/T3768-1996 声学、声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法

GB50184-2011 工业金属管道工程施工质量验收规范

GB50236-2011 现场设备、工业管道焊接工程施工规范

JB3223-83 焊条质量管理规程

GBJ87-85 工业噪声控制设计规范

DLJ20l-80 水工建筑金属结构制造，安装及验收规范

纤维转盘过滤机应满足有效的捕获微米颗粒，过滤精度高，纳污能力强，过滤稳定，有很强的耐冲击负荷能力。纤维转盘过滤机主要由池体、过滤组件、反洗组件、驱动组件和控制系统构成。纤维转盘过滤机应备有滤布自动清洗机构，清洗时无需停机，实现连续运行出水。

更多关于纤维转盘过滤器的相关资料，可关注公司网站（www.sdmzjscl.com）！
