滤布滤池设备一体化设备

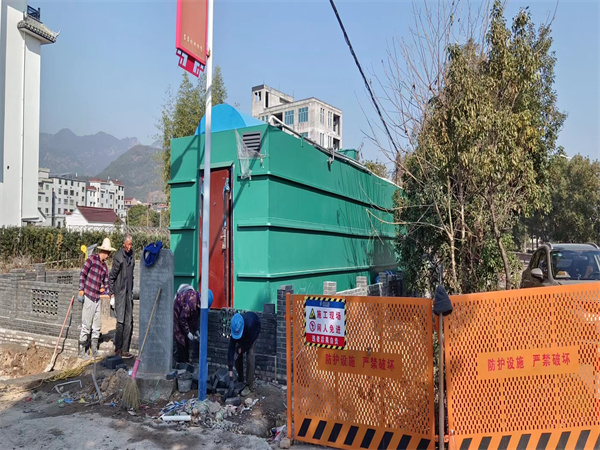

滤布滤池设备一体化设备，转盘式纤维转盘过滤器是结合了表面过滤易于清洗、深层过滤纳污能力强优点的新型微孔过滤设备。主要用于农村、村镇等生活污水处理设备，出水效果达标一级排放标准。

一、设备概述

滤布滤池设备一体化设备内池体、过滤组件、反洗组件、驱动组件和控制系统，应成套配备安全、有效及可靠运行所需的附件、紧固件、备品备件；规格及数量详见货物和相关服务表、图纸。

二、主要货物表

序号 名   称 型号 单位 数量 备  注

1 纤维转盘过滤器 100m3/d，变化系数1.85 套 2

2 滤布滤池设备一体化设备 100m3/d，变化系数1.85 套1

三、要参数和构成

滤布滤池设备一体化设备，应满足有效的捕获微米颗粒，过滤精度高，纳污能力强，过滤稳定，有很强的耐冲击负荷能力。纤维转盘过滤器主要由池体、过滤组件、反洗组件、驱动组件和控制系统构成。纤维转盘过滤器应备有滤布自动清洗机构，清洗时无需停机，实现连续运行出水。

反冲洗水量系数：小于2%

四、工作原理

滤布滤池设备一体化设备，转盘式纤维转盘过滤器的过滤介质是直径以微米计量的微纤维。微纤维过滤层的横断截面是厚度为2-3毫米的纤维层状结构，其比表面积大，孔隙多，借助毛细管芯吸效应增强吸水效果，快速吸水和快速变干成为它的显著特性，因此过滤速度快，不易滋生微生物，易于清洗。再加之微纤维纤度高、密度大，可以有效的捕获微米颗粒，过滤精度高，其纳污能力强，过滤稳定，有很强的耐冲击负荷能力。

1）过滤

待过滤的液体流入池体中，通过重力自流，经微纤板表面的微纤维过滤层过滤，大的悬浮颗粒被拦截在过滤层的表面，少量能穿透表面的微小颗粒被拦截在微纤维之间的缝隙中。过滤后的液体顺着微纤板的导流槽被收集入中心转鼓后流出池体，完成过滤，在过滤时设备是静止不动的。

2）清洗

当微纤板表面捕获的颗粒增多，通量下降，池体内液位升高，控制系统启动反洗。驱动组件带动转鼓旋转，同时反洗水泵启动，加压水通过喷嘴击打在微纤板表面并反弹，纤维板表面的纤维层在加压水的击打下弹动并释放剥离固体颗粒，反弹的水将固体颗粒冲洗入反洗水回收盒中，被排污泵抽出。随着转鼓的旋转，所有的微纤板都被清洗干净，通量恢复，水位下降，反洗停止。整个反洗过程，过滤同时进行，无需间歇进水。

3）排泥

沉淀在池底的颗粒物，根据水质的不同定期由底部排泥管静压或泵排出池体。

五、报价单

滤布滤池设备一体化设备报价单       单位：（元）

设备名称：纤维转盘过滤器 外形尺寸：2300*1600*2200

设备型号：YB-L1200/2 设备重量：

处理量：300-500T/d 进水：SS≤20mg/L         出水：SS≤10mg/L

数量：1套

滤布滤池设备主要材料、部件供货清单

序号 设备、部件名称 规格、参数 单位 数量 材质 品牌

1 中心过水筒 Φ400*1200*4 套 1 SS304

2 减速机 R77  N=0.37KW 台 1 铸铁 长城

3 过滤盘片及骨架 2组*6片 片 12 尼龙 复合纤维   丝杆：304

4 反洗自吸泵 Q=25m3/h H=7m

N=1.5KW 台 1 铸铁 博利源

5 固定端板 套 1 SS304

6 托轮、压轮 套 1 SS304  、尼龙

7 驱动链轮 套 1 材质：304

8 链条 米 4

9 自动控制柜 700*600*300 套 1 材质：304防雨  PLC，触摸屏

10 液位控制器及支架 套 1 琥珀

11 电动蝶阀 DN65 台 2 阀体：铸钢 阀芯:304    信恒

12 可曲绕软接 DN65 只 3 铸钢、 橡胶 信恒

13 反洗吸盘及支架 套 4 SS304、尼龙

14 设备紧固件 项 1 SS304

15 负压表 只 1 SS304

16 配套线缆 项 1

17 池内排泥管路 DN65 套 1 碳钢防腐

18 反洗连接总承 DN65 套 1 碳钢防腐

19 电动阀连接管路 DN65 套 1 碳钢防腐

20 设备箱体 1800*1600*2200*6 套 1 碳钢防腐

总价 合计98000.00元

报价说明：以上价格为含税价，不含运输及安装调试费（一体化设备在车间均已调试完成后出厂）。

以上参数仅供参考，具体参数以合同为准。
