网格絮凝池

网格絮凝池，由于其良好的水力性能和便捷的安装维护，正在被越来越广泛的应用于自来水厂、中水回用工程、污水处理厂深度处理段等工程项目中，社会效益和经济效益显著。 涡街反应器上有涡街装置，以更好的分配水流，强化反应效果。涡街反应器可使水流产生高频谱阵列式涡旋，产生的矾花密实。

一、网格絮凝池的使用条件：

1.原水水温为40~34.0℃、浊度为25~2500度。

2.单池处理的水量以1~2.5万m3/d较合适,以免因单格面积过大而影响效果。水厂产水量大时,可采用2组或多组池并联运行操作。采用网格或栅条的絮凝池效果相接近,但栅条加工比较方便,用料也省。

3.适用于新建也可用于旧池的改造。

二、网格絮凝池设计理论：

1.絮凝时间一般为10~15min;

2.絮凝池分隔大小按竖向流速确定;

3.絮凝池分格数按絮凝时间计算,多数分成8~18格;可大致按分格数均分成3段,其中前段各格为3~5mim,段端35min,末段45min;

4.网格或栅条数前段较多,中断较少,末段可不放,但前段总数宜在16层以上,中断在8层以上上下两层间距为60~70cm;

5.每格的竖向流速,前段和中段0.12~0.14m/s,末段0.10.14m/s;

6.网格或栅条的外框尺寸等于每格池的净尺寸。前段栅条缝隙为50m,或网格孔眼为80×80mm,中段分别为80m和100×100mm;

7.各格之间的过水孔洞应上下交错布置,孔洞计算流速,前段0.3~0.2m/s,,中段0.2~0.15m/s,末段0.1~0.14m/s,各过水孔面积从前段向末段逐步增大。所有过水孔须经常处于淹没状态,因此上部孔洞标高应考虑沉淀池水位变化时不会露出水面;

8.网孔或过栅流速,前段0.25~0.30m/s,中段0.22~0.25m/s;

9.一般排泥可用长度小雨5m、直径150m~200mm的穿孔排泥管或单斗底排泥,采用快开排泥阀;

10.栅条、网格构件的制作材料可采用木材、扁钢、铸铁及钢筋混凝土预制件等。

网格絮凝池，栅条、网格构件的厚度宜采用以下数值:

木材板条厚度:20~25mm

扁钢构件厚度:5~6mm

铸铁构件厚度:10~15mm

钢筋混凝土预制件厚度:30~70mm

三、反应过程

网格絮凝池，水质明显特征为冬季低温、低浊，夏季高pH值，水质季节性变化突 出，受到这些因素的影响，造成絮体矾花细小松散 絮体沉降性能较差。针对以上问题，重点对絮凝池进行改造，絮凝池拆除原有折板，更换微涡絮凝球，优化絮凝水力条，提高矾花的密度，提高其沉降性，减跑凡花现象的发生。

涡街反应器设备将反应段分为3级，一级反应剧烈，保证药剂与水中的颗粒接触充分，为形成密实的矾花创造有利条件，二级、三级反应流速逐渐减小，在这期间密实的矾花逐渐形成，再经过两道过度段平缓推流，密实的矾花进入沉淀池，为后续的沉淀工作打好基础。 涡街反应器设备采用整体式，安装方便，管理维护简单，对原水水量和水质变化的适应性较强，可适应难处理的高浊水、低浊水及微污染水质，絮凝效果稳定。

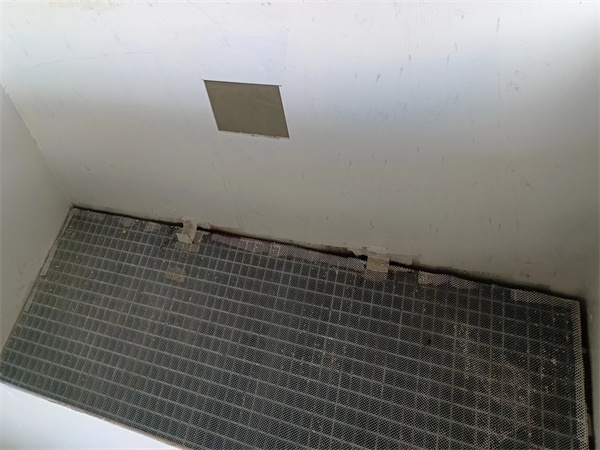

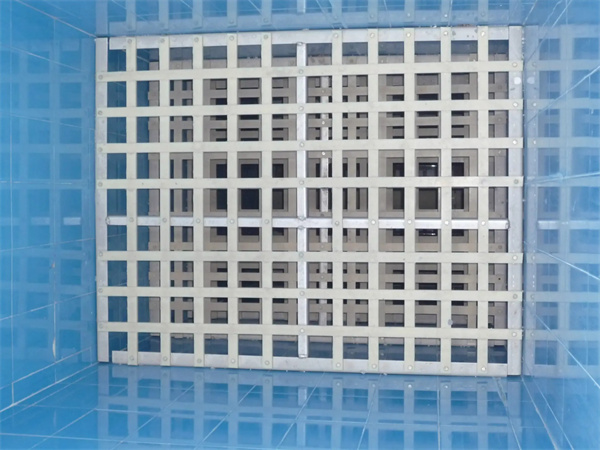

网格絮凝池分成许多面积相等的方格,上下对角交错流动，直到出口。在全池约三分之二的分格中，垂直水流方向设置网格。通过网格孔隙时，水流收缩，过网孔后流水扩大，形成良好絮凝条件，因而达到降低絮凝剂投加量并缩短絮凝时间的效果。涡街反应器设备在水力条件的作用下可自行旋转，防止淤泥，抑制藻类的滋生。网格絮凝池是近年来应用紊流理论发展起来的新型絮凝池，其平面布置与穿孔旋流絮凝池相似,由多格竖井串联而成。

更多关于网格絮凝池的相关资料，可关注公司网站（www.wfmzjhb.com）！
